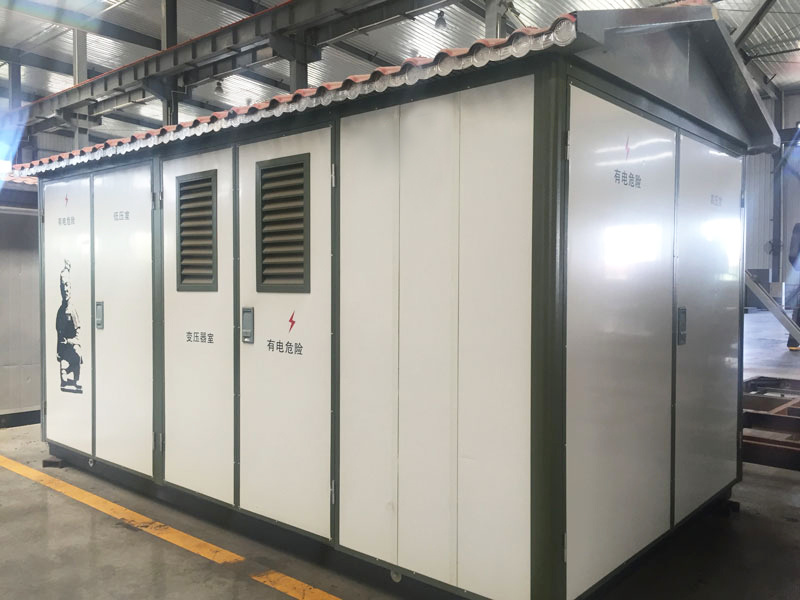

ZBF型風電/光伏箱式變電站

所屬分類：

服務熱線：

詳細描述

　　[產品概述]

　　ZBF型風電、光伏升壓箱式變電站是我公司為滿足日益增長的新能源風力發電、光伏發電的供電要求，在我公司10kV、35kV美式和歐式組合式變壓器基礎上，消化吸收國內外先進技術結合國內需求和標準自行開發的系列產品。該系列產品分為歐式、美式、華式三種結構類型，根據具體要求選擇不同的產品。該系列產品具有低噪聲、低損耗、過負荷能力強、全范圍熔斷器保護、智能保護自動化程度高、維護簡單等特點。箱變外殼采用全密封結構，能有效防止沙塵、雨雪等對箱變的侵?jǐn)_。該系列產品適用于電壓等級35kV及以下，變壓器容量范圍3150kVA及以下的各種陸上、海上風電、光伏電場。

　　[符合標準]

　　產品符合GB17467、GB/T3906、GB7251.12等相關標準。

　　[結構特點]

　　歐式箱式變電站是將變壓器(干變或油變)、高壓開關柜、低壓開關柜、自動化柜等按一定接線方案并按各自隔室組合在一個外殼內。箱體外殼采用復合板、鋼板等材料，具有足夠的機械強度和防護性能。

　　美式箱式變電站是將變壓器(油變)、高壓負荷開關、高壓全范圍保護熔斷器安裝在變壓器的箱體內，利用變壓器的絕緣液體作為整個產品的絕緣和散熱介質。低壓開關柜、自動化柜置于低壓隔室內。箱體采用全密封結構，結構緊湊、散熱性能好。

　　華式箱式變電站結合歐式和美式箱式變電站各自的優點，高壓側采用裝有組合電器的高壓環網柜滿足自動化控制要求，變壓器采用油浸式變壓器使其散熱片外露滿足散熱要求。

　　[技術參數]

	項目	單位	參數
高壓單元	額定頻率	Hz	50
	額定電壓	KV	10	35
	最高工作電壓	KV	12	40.5
	工頻耐受電壓對地和相間/隔離端口	KV	42/48	95/110
	雷電沖擊耐壓對地和相間/隔離端口	KV	75/85	185/215
	額定電流	A	630	630
低壓單元	額定頻率		50
	低壓單元	V	230、 400、500、690、800
	主回路額定電流	A	50-4000
	分路電流	A	5-800
變壓器	額定短路開斷電流（限注熔斷器）	KA	31.5
	變壓器單元	KV	10	35
	額定容量	KVA	30-3150
	分接范圍		±2*2.5% or ±5%
	阻抗電壓	V	4、4.5、6、8
	連接組別		Y,yn0 或 Dyn11
外殼	防護等級		外殼 IP43, 隔室IP2X
外殼	噪音水平	dB	≤50

關鍵詞：

配電設備、智能配電

相關產品

PZ30照明配電箱

P230模數化終端組合電器是一種安裝終端電器的裝置，它的主要特點是采用電器尺寸模數化、安裝軌道化、外形藝術化、使用安全化，在國內外已被廣泛應用。

查看詳情 +

MNS低壓開關柜

能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統

查看詳情 +

DFW型戶外高壓環網箱（箱式開閉所）

DFW型戶外高壓環網箱(箱式開閉所)是符合一二次融合標準化的配電設備。

查看詳情 +

ZGS型組合式箱式變電站

ZGS型組合式箱式變電站(又稱美式箱式變電站)用于50HZ，10 / 0.4 kV環形電源，雙電源和終端供電系統作為高壓配電、計量、補償控制和保護裝置。

環氧樹脂絕緣干式變壓器有SC(B)10、SC(B) 12 、SC(B)13三大系列，該系列變壓器材料優質、配方科學，釆用先進的生產與檢測設備和嚴格的工藝生產而成。

查看詳情 +

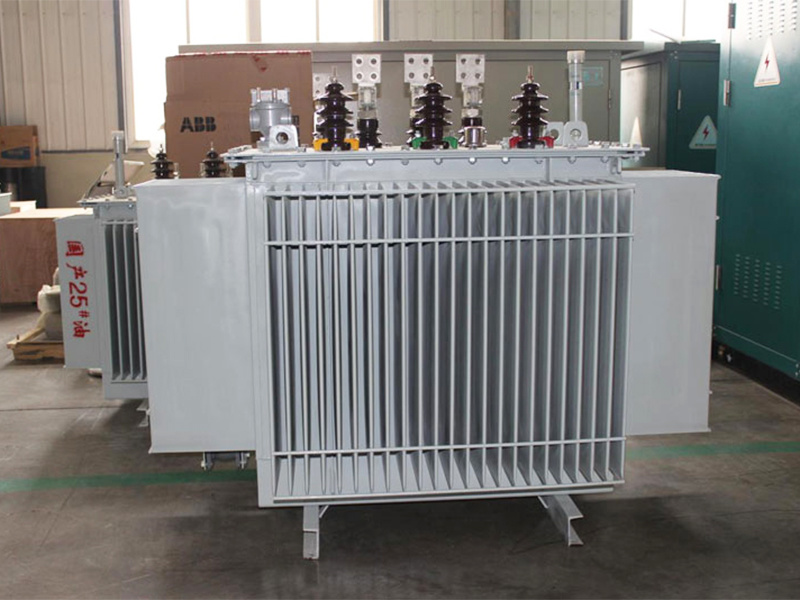

油浸式變壓器

全密封油浸式變壓器是油箱內部與外界大氣完全隔離的變壓器。

查看詳情 +

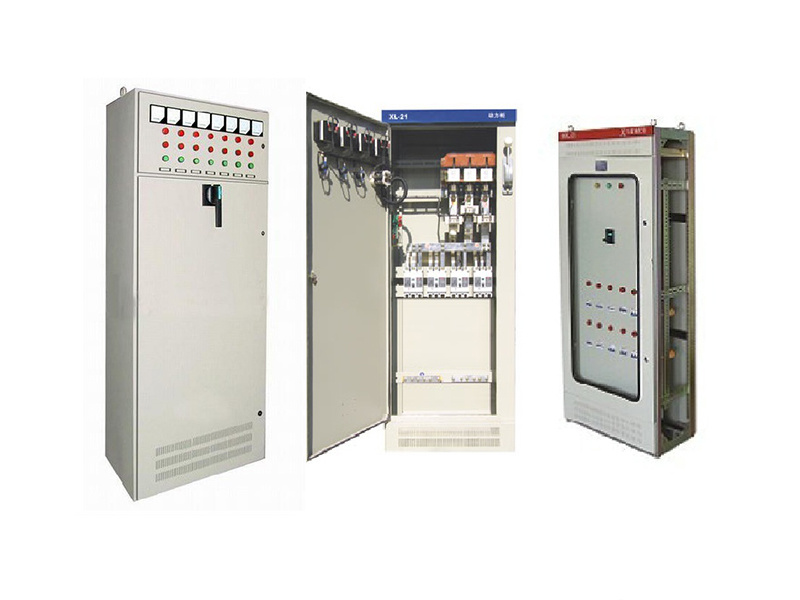

XL-21動力配電柜
